如何選擇？如何和油缸生產溝通？相信是很多廠采購人員碰到的問題。本文從油缸廠的角度為各位提供點幫助。

1、有簡單或者詳細的圖紙

提供圖紙、安裝角度、液壓壓力、工況環境等一個或者多個油缸相關數據。我們的工程師會核查您提供的圖紙尺寸和工藝。根據您給出的圖紙和安裝所需的尺寸，會再出一份我們生產的外形尺寸圖，給您確認。

2、您手上有實體的油缸樣品

1）您提供樣品給我們，并說明樣品的應用設備。如果不提供樣品，則您需要提供測繪圖以及使用壓力，測繪圖上需要的關鍵尺寸有缸徑、桿徑、行程、安裝尺寸。

a.缸徑（缸筒內圓直徑，也稱內徑）\外徑（缸筒外圓直徑）

b.活塞桿桿徑

c.行程

d.安裝尺寸（包括活塞桿端尺寸、油口尺寸、安裝部位尺寸）

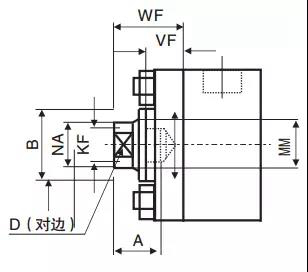

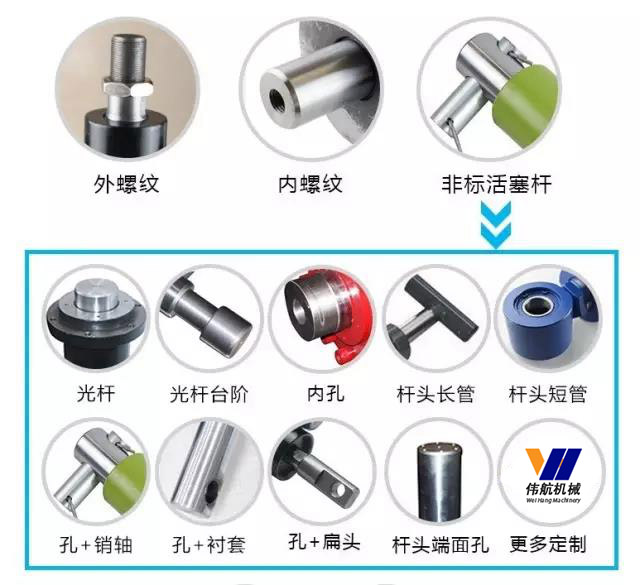

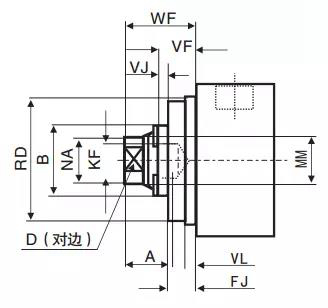

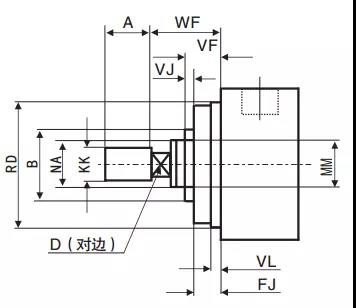

活塞桿端尺寸：定位臺階RD、活塞桿直徑NA、螺紋尺寸KK、突出的桿長尺寸，見下圖所示。

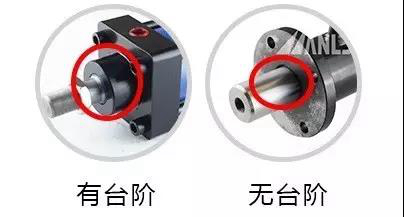

活塞桿外螺紋無臺階

活塞桿外螺紋有臺階

活塞桿內螺紋無臺階

活塞桿內螺紋有臺階

進出油口尺寸（管接頭、油管的選擇）

涉及到您管接頭、油管（軟管或硬管）的尺寸，如有特殊要求，需要跟油缸廠家明確。

3.無樣品無圖紙

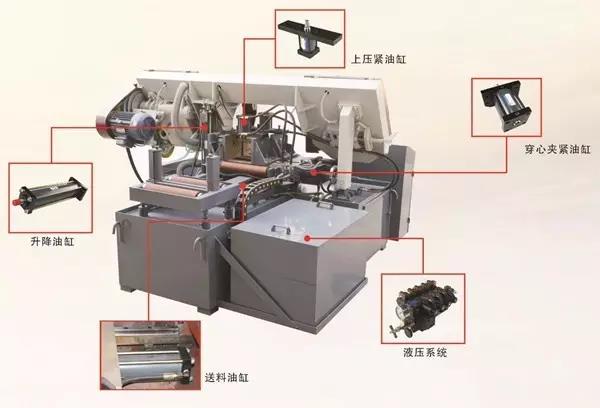

您可以給我們提供油缸的應用場景，我們會根據應用場景進行初步建議。
